一、粘土結(jié)合劑
粘土結(jié)合劑是粘土耐火澆注料的主體材料之一，也是基質(zhì)的重要組成部分。因此，粘土結(jié)合劑的品種和用量，對(duì)其性能有重要影響。結(jié)合黏土品種較多，就是一個(gè)地方的粘土，因礦點(diǎn)的不同，其性能也有所區(qū)別。多年的試驗(yàn)與實(shí)踐證明，不是所有的結(jié)合粘土都能做粘土結(jié)合劑，只有廣西泥和永吉4號(hào)泥比較好，焦作泥次之，水曲柳等粘土也能勉強(qiáng)使用，但黏性大，需水量多，性能較差。見（下表一）為粘土品種對(duì)澆注料性能的影響。表標(biāo)中看出，廣西泥作結(jié)合劑，配制得澆注料性能最好，焦作泥的次之，水曲柳和巢縣泥配制的澆注料，性能較差，一般不推薦使用。總之，粘土結(jié)合劑的選擇得當(dāng)，就能配制成性能良好的耐火澆注料。

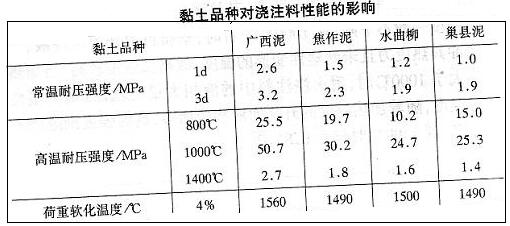

（表一） 粘土品種對(duì)澆注料性能的影響
粘土結(jié)合劑用量為9%~12%。因?yàn)榻Y(jié)合黏土含有較多的低熔點(diǎn)物質(zhì)，耐火性能較差，在滿足配制粘土耐火澆注料的技術(shù)要求時(shí)，應(yīng)盡量減少其用量。
二、 促凝劑
黏土耐火澆注料用的促凝劑，其品種和用量對(duì)性能的影響，對(duì)于常溫耐壓強(qiáng)度和1400℃高溫耐壓強(qiáng)度來說，CA-70水泥的作用效果 比CA-50水泥的好，但成本增加較大：隨著促凝劑用量的增加，3d常溫耐壓強(qiáng)度不斷提高，1400℃高溫耐壓強(qiáng)度則不斷下降。（下表二）為CA-50水泥用量對(duì)澆注料性能的影響。從表中看出，隨著CA-50水泥促凝劑的不斷增加，常溫耐壓強(qiáng)度提高，1400℃高溫耐壓強(qiáng)度和變形4%的荷重軟化溫度則不斷降低，1400℃燒后線變化由膨脹磚為收縮，1400℃燒后耐壓強(qiáng)度變化無規(guī)律。

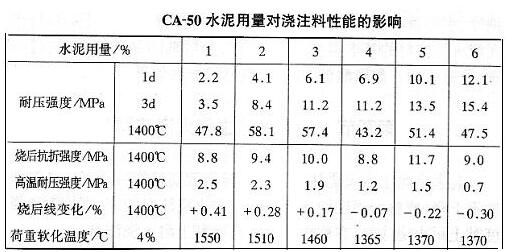

（表二） CA-50水泥用量對(duì)澆注料性能的影響
綜上分析，普通粘土耐火澆注料一般用標(biāo)號(hào)625號(hào)CA-50水泥，即能滿足要求。其用量有個(gè)最佳值，即為1.5%~2.5%時(shí)，常溫性能可滿足施工要求，并具有良好的高溫性能。當(dāng)耐火澆注料的使用溫度為1000~1300℃時(shí)，其促凝劑用量可增加到3%~4%。
三、耐火骨料
在黏土耐火澆注料中，耐火骨料起骨架作用，是其重要組成部分，占總料量的60%~70%。（下表三）為耐火骨料品種對(duì)澆注料性能的影響。表標(biāo)中看出，耐火骨料品種依AL2O3含量為據(jù)，則隨AL2O3含量的增加，高溫耐壓強(qiáng)度提高，荷重軟化溫度開始點(diǎn)（變形0.6%）也提高，變形4%的荷重軟化溫度均大于1520℃，三級(jí)礬土熟料骨料略高些。因此，普通黏土耐火澆注料廣泛采用三級(jí)礬土熟料做耐火骨料，并取得了良好的使用效果。

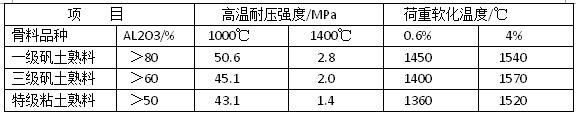

(表三)骨料品種對(duì)澆注料性能的影響
粘土耐火澆注料用的耐火骨料級(jí)配，還有耐火粉料的品種和細(xì)度、水用量和施工條件等因素，對(duì)其性能也有一定的影響，與水泥耐火澆注料的基本類似，不再闡述：分散劑的品種較多，經(jīng)過篩選，普遍采用三聚磷酸鈉，取得了良好的分散效果。
