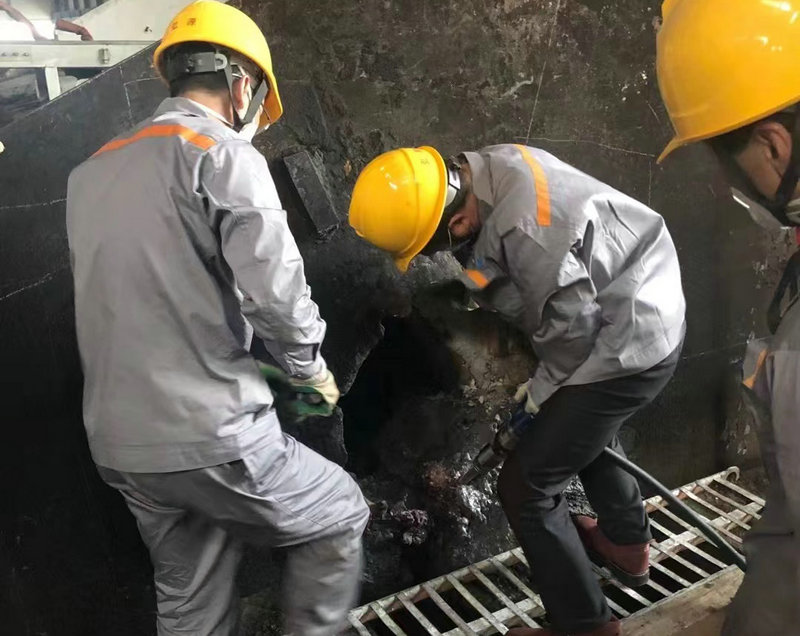

由于熔渣侵蝕造成耐火材料在使用過(guò)程中損壞的現(xiàn)象在窯爐應(yīng)用領(lǐng)域普遍存在，如水泥回轉(zhuǎn)窯內(nèi)襯、轉(zhuǎn)爐爐襯、鋼包內(nèi)襯、高爐爐腰襯、鋅冶金爐襯等材料的損壞，基本上都是熔渣侵蝕的結(jié)果。在服役過(guò)程中耐火材料超過(guò)一半以上的損毀是由于熔渣侵蝕造成的。
耐火材料在工作環(huán)境中不可避免的要接觸各種冶煉熔渣、熔融玻璃等，而渣蝕損毀對(duì)耐火材料的使用壽命有很大影響，是耐火材料損壞的重要原因之一。在耐火材料使用過(guò)程中，連續(xù)損毀的特征是溶蝕和侵蝕現(xiàn)象，不連續(xù)損毀一般表現(xiàn)為開(kāi)裂和剝落，同時(shí)不連續(xù)損毀可能會(huì)引起耐火材料的局部分離。渣侵后制品熱端一般會(huì)發(fā)生致密化而變質(zhì)，侵蝕后的熱端由于內(nèi)部熱膨脹系數(shù)不匹配，將最終導(dǎo)致裂紋的形成和耐火材料的開(kāi)裂。
渣蝕實(shí)驗(yàn)后耐火材料試樣可以劃分為多個(gè)層次。從熱層到冷面，第一層為原渣層，原渣層中渣與耐火材料并未發(fā)生任何反應(yīng)，渣保持原來(lái)的組成與性質(zhì)。第二層稱(chēng)為變?cè)鼘�，或�(yàn)閮?nèi)渣層，在變?cè)鼘又忻撀涞念w粒溶入渣中并改變?nèi)墼幕瘜W(xué)成分與性質(zhì)，隨著侵蝕的進(jìn)行，渣的成分不斷變化，不同組成的熔渣對(duì)耐火材料的侵蝕結(jié)果造成不同的影響。第三層為反應(yīng)侵蝕層，在反應(yīng)侵蝕層中，耐火材料的主體構(gòu)造被蝕損，但仍有部分粗顆粒結(jié)合在一起未被熔渣熔解，基本保留原有的形狀與尺寸。隨后為滲透層，滲透層的形成是渣沿耐火材料內(nèi)部中的貫通氣孔、基質(zhì)、晶界、裂紋等向耐火材料中滲透的結(jié)果。
由于耐火材料工作面與非工作面之間存在溫度差異，當(dāng)熔渣從工作面向耐火材料內(nèi)部滲透時(shí)，熔渣逐漸凝固并停止?jié)B透，因此滲透層與原磚層之間的界面稱(chēng)為渣固面。滲透層中耐火材料基質(zhì)的結(jié)構(gòu)未受到大的破壞，但由于渣的侵入改變了其化學(xué)與礦物組分，因此也稱(chēng)為變質(zhì)層。由于變質(zhì)層的性能參數(shù)與原磚層存在不同，導(dǎo)致耐火材料在使用過(guò)程中一旦出現(xiàn)溫度大幅度波動(dòng)，變質(zhì)層與原磚層之間就會(huì)發(fā)生不匹配現(xiàn)象而產(chǎn)生裂紋，裂紋逐漸擴(kuò)大并最終掉入渣中，這種現(xiàn)象被稱(chēng)之為結(jié)構(gòu)剝落。結(jié)構(gòu)剝落是渣熔蝕耐火材料并導(dǎo)致耐火材料損毀的最常見(jiàn)因素之一。第五層稱(chēng)為原磚層，這一層中的耐火材料未與渣相接觸，保持了耐火材料原來(lái)形貌和的性質(zhì)。
