化工行業(yè)生產(chǎn)裝置每年副產(chǎn)大量廢硫酸，特別是烷基化裝置，每生產(chǎn)一噸烴化油都會(huì)副產(chǎn)80～100kg廢硫酸，其成分除硫酸外還包括有機(jī)物、水分和雜質(zhì)等。隨著國(guó)家環(huán)保要求越發(fā)嚴(yán)格，廢硫酸的處理不僅僅涉及到烷基化工藝的完善，更是適應(yīng)國(guó)家環(huán)保要求，關(guān)系企業(yè)命運(yùn)的關(guān)鍵一環(huán)。煉油廠采用熱裂法處理廢硫酸，將廢硫酸高溫裂解為SO2和 O2，然后將SO2生產(chǎn)成潔凈硫酸重新使用。廢硫酸裂解制硫酸可以從根本上解決廢硫酸處理問(wèn)題，處理成本底，產(chǎn)品收率高，安全可靠，具有良好的環(huán)境效益和經(jīng)濟(jì)效益。
裂解爐作為廢硫酸處理的主要爐型，在廢硫酸氧化還原過(guò)程中，主要提供了恒定的裂解溫度和氧化還原的空間，目前多采用接觸法，將廢硫酸與熱空氣、燃?xì)馑腿氲綘t內(nèi)，在高溫1100~1200℃之間進(jìn)行裂解，最終通過(guò)兩轉(zhuǎn)兩吸的處置過(guò)程，提純出濃度98%的硫酸繼續(xù)輸入市場(chǎng)使用。
裂解爐的內(nèi)腔整體多采用耐火磚砌筑，外形屬于臥式筒體，分前墻和后墻。中間設(shè)置擋墻，內(nèi)部耐火磚選用的材質(zhì)也以剛玉磚、高鋁磚、莫來(lái)石磚為主。主要起到抗H2O、H2S、CO、O2氣體侵蝕。從耐火磚材質(zhì)選擇上分類(lèi)，堿性耐火磚不適合用于此類(lèi)爐型，如含MgO、CaO類(lèi)的產(chǎn)品容易與H2S發(fā)生化學(xué)反應(yīng)生成，MgSO4和CaSO4。酸性耐火材料也不適合用于此類(lèi)爐型，如含有硅磚含SiO2成份比較高的產(chǎn)品。因?yàn)闋t內(nèi)的裂解關(guān)系屬于氧化氣氛，含有一定的CO2及O2，容易與硅磚發(fā)生沉炭，造成含SiO2的酸性耐火材料中Si形成脫氧變?yōu)?/span>SiO氣體發(fā)生分解。

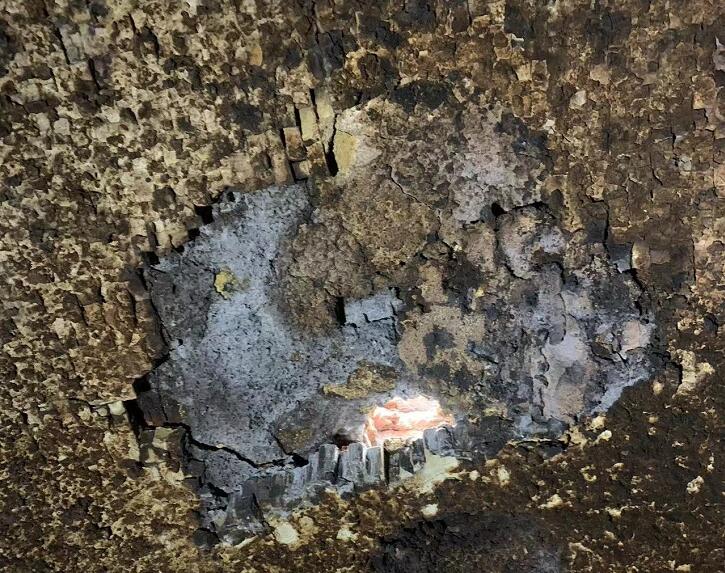

裂解爐內(nèi)襯耐火磚目前選用比較多的是磷酸鹽產(chǎn)品或者高鋁磚產(chǎn)品，雖然最終都會(huì)發(fā)生酸侵蝕性的損毀，但是在使用壽命上，這兩種材料相比會(huì)更耐用一些。高鋁磚在廢硫酸裂解中的使用比較普遍，采用定制側(cè)楔形磚施工砌筑即快捷又方便，但是高鋁磚在使用一段時(shí)間后，就會(huì)發(fā)生脫氧現(xiàn)象，磚層內(nèi)部出現(xiàn)氣孔增大，磚質(zhì)密度下降現(xiàn)象，最終發(fā)生大面積的剝落。這種情況是共有的現(xiàn)象，所以在強(qiáng)酸反應(yīng)下沒(méi)有任何一種抗酸侵蝕性好的耐火材料。
