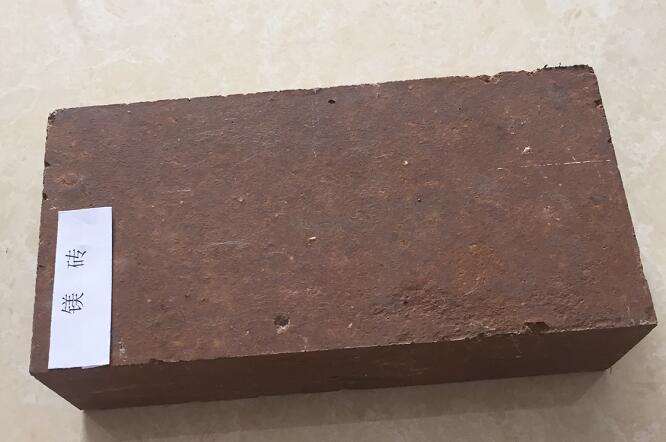

簡單來說，與MgO-Cr2O3磚相比，氧化還原對MgO-Sp磚性能的影響較小，而且具有較高的耐火性能和抗渣性,雖然高CaO渣優(yōu)先溶解Sp相，但低CaO、高MgO含量的堿性渣則最不容易溶解含有Sp的耐火材料。同時，MgO-Sp磚對含鐵鋁的高堿度熔渣也具有一定的抵抗能力。
此外，優(yōu)質MgO-Sp磚還具有很高的抗熱震性。其原因：在MgO-Sp磚中，由于Sp打破了鎂質耐火材料中混合料的均勻性，因而它具有良好的抗熱震性(TWB高）。
MgO-Sp磚由于MgO和Sp的熱膨脹率失配，因而在磚燒成后的冷卻過程中產生了大量的顯微裂紋。它與無顯微裂紋的材料相比，這種已產生大量的顯微裂紋的MgO-Sp磚，總體剛性下降了，因而其總體熱應力也隨之降低了(殘余應力因顯微裂紋的形成而得到釋放）。與此同時，顯微裂紋碎片則可防止裂紋閉合。所以，這些都是導致該類耐火材料產生非線性性能并伴隨少量永久變形的主要原因。MgO-Sp磚的應力——應變特性曲線的特征表明，它具有明顯的非線性應力一應變特性，并伴有少量的永久變形，這可防止裂紋擴展（延伸），因而表明它具有出色的耐熱剝落性。
