鐵水溝耐火澆注料一般為超低水泥耐火澆注料，也有用低水泥或無水泥耐火澆注料的。在國內(nèi)外，高爐出鐵溝也有用自流耐火澆注料、現(xiàn)場無攪拌耐火澆注料、摻加有機抗爆劑耐火澆注料和免烘烤耐火澆注料等，其特點是施工方便和烘烤安全。
高爐出鐵溝是高溫鐵水或熔渣流經(jīng)的通道，其耐火襯里應具有下列特性：①耐鐵水和熔渣的其實和沖刷能力強：②抗熱震性好，重燒體積變化�。孩劭寡趸芰姡孩苋菀资┕ぃ煽焖俸婵静槐眩阌谛蘩砗筒鸪孩菔褂脮r，不產(chǎn)生有害氣體，不粘渣鐵，壽命長。這幾個特性是相輔相成的，應互為兼容。
我國高爐出鐵溝過去一般用粘土熟料、焦粒、軟質(zhì)粘土和焦油瀝青搗制而成，通鐵量少，修補頻繁，勞動強度大，污染環(huán)境：后來，采用AL2O3-SiC-C質(zhì)搗打料，通鐵量顯著提高，但勞動強度大：到后來開發(fā)了AL2O3-SiC-C質(zhì)超低水泥耐火澆注料。該類澆注料一般用致密白剛玉、亞白剛玉、棕剛玉、優(yōu)質(zhì)高鋁熟料、碳化硅和鱗片石墨等材料，再摻加超微粉、結(jié)合劑和外加劑配制而成。其性能（見下表）表中，高中檔產(chǎn)品適用于大、中型高爐出鐵溝，中低檔產(chǎn)品則適用于中、小型高爐出鐵溝或渣溝。

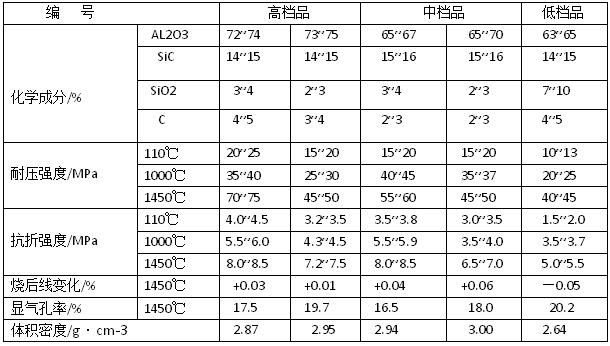

（表） 鐵水溝澆注料性能指標
從表中看出，化學成分基本相似，但性能較較大區(qū)別。高檔品的主體材料為電熔致密剛玉，中檔品的為電熔棕剛玉，低檔品的則為優(yōu)質(zhì)燒結(jié)礬土熟料：隨著加熱溫度的升高，各檔次產(chǎn)品的強度也隨之增大，與其烘干強度相比，一般提高1~3倍。鐵溝耐火澆注料系致密型材料，生產(chǎn)工藝要求筑襯后應快速烘干，以滿足高爐出鐵的需要。因此，在耐火澆注料中，必須摻加快干劑或防爆劑，以適應快速烘襯的要求�？旄蓜┲饕袖X粉和乳酸鋁等，防爆劑主要有聚苯乙烯纖維和碳釬維等。在國內(nèi)外，應用最多的為金屬鋁粉。應當指出，鐵溝料中添加快干劑和防爆纖維劑后，可做成免烘烤貼購料。
